液压螺母适用于安装和拆卸内径50mm以上的圆锥孔轴承。这种方法比机械式的方法更简便和节省时间。安装与拆卸共分为六步,我们一起来看看吧。

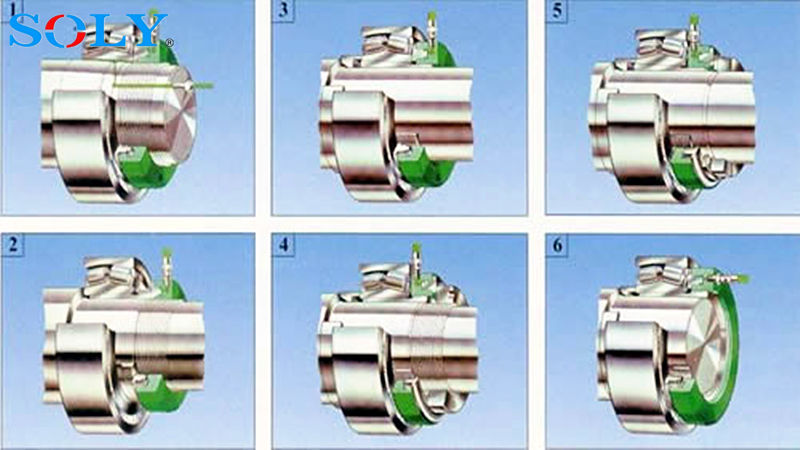

1、液压螺母将轴承推进到锥轴固定位置。 | 3、液压螺母将轴承推进到紧定套上。 | 5、液压螺母和止动环松开紧定套。 |
2、拧到轴上的液压螺母推进退卸套。 | 4、液压螺母和特殊的止动环,推进退卸套。 | 6、液压螺母松开紧定套。 |
【使用方法】
1、使用前请将手动泵内注满液压油,注油口在泵的后端,注油后将螺丝旋紧。加压时将泵上方的手柄上下压动,将泵右侧的卸荷开关时将螺母外观清洗干净。为保证液压螺母易于安装,特别是大型手柄顺时针锁紧;卸压时将手柄逆时针旋转即可。前侧接压力表可观察加压时的 压力指示,表座前端接注油胶管。
2、液压螺母由螺母体、压环、注油口及放油排气接头组成,使用的液压螺母,要在旋转螺母之前对准配合螺纹非常重要。当轴承需要安装在轴套上时,请确认轴套是直的,即液压螺母的螺纹与轴套的螺纹部分是对齐的。注意:建议在将液压螺母旋转到配合螺纹上之前,总是在螺纹上加些润滑油。
3、轴承的安装:使用配套提供的小铁棒插进螺母圆周面上没有螺纹的小孔内,将螺母旋到轴颈或轴套的配合螺纹上,直到液压螺母抵到轴承的内圈(见图1和3),或是退卸套(图2),或是一个特殊的支撑螺母/平面(图4)。液压螺母螺纹尽可能多的咬合到位,但至少不少于80%。如果不能做到这一点,有必要加一个辅助环来支持液压螺母,然后将活塞完全收回到液压螺母里去。将手动泵的注油胶管接头与液压螺母快速接头对接,锁紧手动泵右侧的卸荷开关手柄,慢慢加压,同时将放油排气内六角螺杆旋松,放气,直至螺母内空气排净,流出干净气泡的液压油后旋紧内六角螺杆,再继续加压注油,使压环前移压紧锥型座或轴承,达到安装轴承的要求。
4、轴承的拆卸:当要从紧定套或是退卸套上拆卸轴承时,将液压螺母旋到轴颈螺纹上,直到抵到了轴承的内圈(图6),或特殊的支撑定位环(图5)上。推动活塞,退卸套就可以从轴承内孔中退出来或者是轴承从紧定套上退卸下来。
5、工作完毕后旋松手动泵卸荷开关将螺母体右旋直至压环完全回位,最后将快速接头退出。
6、螺母体在没有旋进工件锁紧前,切勿将螺母加压,
防止压环偏载脱出,在不使用时请将螺母内的油放净,压环回到原始位置,以备下次使用。并在螺纹处抹上黄油(液压油)防止生锈。
