  • SL-HMV 装配轴承用液压螺母

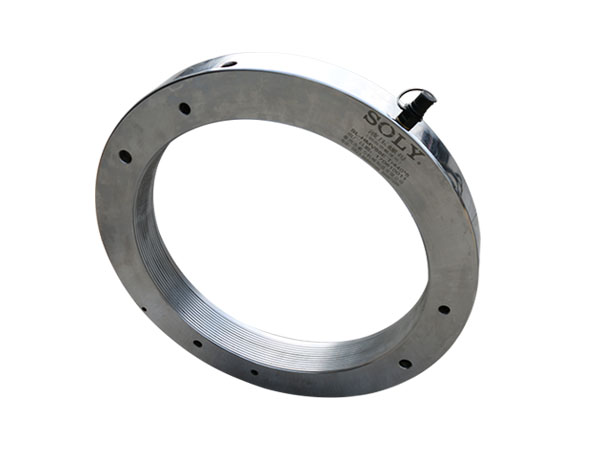

SL-HMV 装配轴承用液压螺母
装配轴承用液压螺母介绍:

SL-HMV系列液压螺母主要用于连接件的无缝连接,其工作原理是利用高压油在轴上产生一个推力和轴套上产生一个张力,使轴与轴套受力均匀地连接在一起。


全国热线

0523-86864499

螺母介绍
 The nut is introduced
SL-HMV 装配轴承用液压螺母 SL-HMV Assembly of hydraulic nuts for bearings

SL-HMV系列液压螺母有轴向和径向注油两种方式;压力均匀分布于压环;标准工作压力0-150Mpa。匹配:超高压手动泵.铝合金制造,重量轻,强度高,最大工作压力达2800Bar。

准时交货准时交货率高达99% 立即咨询

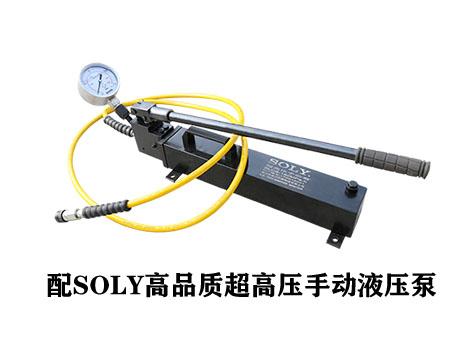

液压螺母配套泵
螺母安装与拆卸
Nut installation and disassembly

SL-HMV..E型液压螺母在锥形轴或套筒上安装和拆卸轴承,通常是既困难又耗时的工程。使用SOLY的液压螺母,可以减少这类问题。油被泵输入螺母中推动活塞的力量,足够安装和拆卸轴承,毫不费力、既准确又安全。所有液压螺母附送一个快速接头偶联器,以连接液压泵。

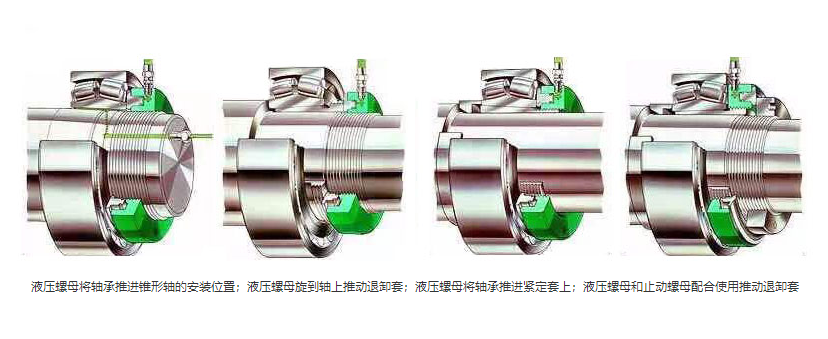

螺母安装方式

装配轴承用液压螺母拆卸图

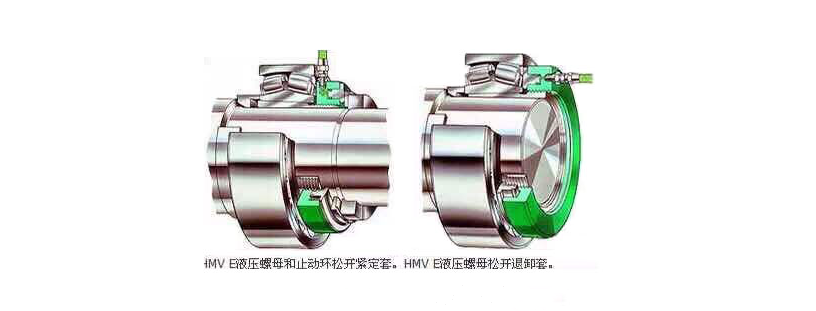

螺母拆卸方式

装配轴承用液压螺母拆卸图

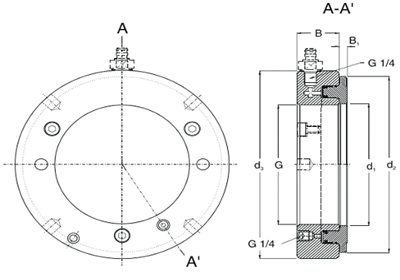

螺母尺寸The nut size
resource/images/2a14cd3643114c9c803c6a0c8e0a5ab2_14.png

公制尺寸的液压螺母由SL-MHV 10E(d=50毫米)至SL-HMV200E(d--1000毫米);

适合50毫米至1000毫米的轴径;

可以按要求提供特殊螺纹。

螺母技术参数Nut technology and parameters
型号
Model
G
螺纹
压环内径
d1(mm)
压环外径
d2(mm)
外径
d3(mm)
B
mm
B1
mm
允许活塞位移
mm
活塞面积
mm²
重量
kg
SL-HMV 10E M 50 x 1.5 50.5 104 114 38 4 5 2900 2.70
SL-HMV 11E M 55 x 2 55.5 109 120 38 4 5 3150 2.75
SL-HMV 12E M 60 x 2 60.5 115 125 38 5 5 3300 2.80
SL-HMV 13E M 65 x 2 65.5 121 130 38 5 5 3600 3.00
SL-HMV 14E M 70 x 2 70.5 127 135 38 5 5 3800 3.20
SL-HMV 15E M 75 x 2 75.5 132 140 38 5 5 4000 3.40
SL-HMV 16E M 80 x 2 80.5 137 146 38 5 5 4200 3.70
SL-HMV 17E M 85 x 2 85.5 142 150 38 5 5 4400 3.75
SL-HMV 18E M 90 x 2 90.5 147 156 38 5 5 4700 4.00
SL-HMV 19E M 95 x 2 95.5 153 162 38 5 5 4900 4.30
SL-HMV 20E M 100 x 2 100.5 158 166 38 6 5 5100 4.40
SL-HMV 21E M 105 x 2 105.5 163 172 38 6 5 5300 4.65
SL-HMV 22E M 110 x 2 110.5 169 178 38 6 5 5600 4.95
SL-HMV 23E M 115 x 2 115.5 174 182 38 6 5 5800 5.00
SL-HMV 24E M 120 x 2 120.5 179 188 38 6 5 6000 5.25
SL-HMV 25E M 125 x 2 125.5 184 192 38 6 5 6200 5.35
SL-HMV 26E M 130 x 2 130.5 190 198 38 6 5 6400 5.65
SL-HMV 27E M 135 x 2 135.5 195 204 38 6 5 6600 5.90
SL-HMV 28E M 140 x 2 140.5 200 208 38 7 5 6800 6.00
SL-HMV 29E M 145 x 2 145.5 206 214 39 7 5 7300 6.50
SL-HMV30E M 150 x 2 150.5 211 220 39 7 5 7500 6.60
SL-HMV 31E M 155 x 3 155.5 218 226 39 7 5 8100 6.95
SL-HMV 32E M 160 x 3 160.5 224 232 40 7 6 8600 7.60
SL-HMV 33E M 165 x 3 165.5 229 238 40 7 6 8900 7.90
SL-HMV 34E M 170 x 3 170.5 235 244 41 7 6 9400 8.40
SL-HMV 36E M 180 x 3 180.5 247 256 41 7 6 10300 9.15
SL-HMV 38E M 190 x 3 191 259 270 42 8 7 11500 10.5
SL-HMV 40E M 200 x 3 201 271 282 43 8 8 12500 11.5
SL-HMV 41E Tr 205 x 4 207 276 288 43 8 8 12800 12.0
SL-HMV 42E Tr 210 x 4 212 282 294 44 8 9 13400 12.5
SL-HMV 43E Tr 215 x 4 217 287 300 44 8 9 13700 13.0
SL-HMV 44E Tr 220 x 4 222 293 306 44 8 9 14400 13.5
SL-HMV 45E Tr 225 x 4 227 300 312 45 8 9 15200 14.5
SL-HMV 46E Tr 230 x 4 232 305 318 45 8 9 15500 14.5
SL-HMV 47E Tr 235 x 4 237 311 326 46 8 10 16200 16.0
SL-HMV 48E Tr 240 x 4 242 316 330 46 9 10 16500 16.0
SL-HMV 50E Tr 250 x 4 252 329 342 46 9 10 17600 17.5
SL-HMV 52E Tr 260 x 4 262 341 356 47 9 11 18800 19.5
SL-HMV 54E Tr 270 x 4 272 352 368 48 9 12 19800 20.5
SL-HMV 56E Tr 280 x 4 282 363 380 49 9 12 21100 22.0
SL-HMV 58E Tr 290 x 4 292 375 390 49 9 13 22400 22.5
SL-HMV 60E Tr 300 x 4 302 386 404 51 10 14 23600 25.5
SL-HMV 62E Tr 310 x 5 312 397 416 52 10 14 24900 27.0
SL-HMV 64E Tr 320 x 5 322 409 428 53 10 14 26300 29.5
SL-HMV 66E Tr 330 x 5 332 419 438 53 10 14 27000 30.0
SL-HMV 68E Tr 340 x 5 342 430 450 54 10 14 28400 31.5
SL-HMV 69E Tr 345 x 5 347 436 456 54 10 14 29400 32.5
SL-HMV 70E Tr 350 x 5 352 442 464 56 10 14 29900 35.0
SL-HMV 72E Tr 360 x 5 362 455 472 56 10 15 31300 35.5
SL-HMV 73E Tr 365 x 5 367 460 482 57 11 15 31700 38.5
SL-HMV 74E Tr 370 x 5 372 466 486 57 11 16 32800 39.0
SL-HMV 76E Tr 380 x 5 382 476 498 58 11 16 33500 40.5
SL-HMV 77E Tr 385 x 5 387 483 504 58 11 16 34700 41.0
SL-HMV 80E Tr 400 x 5 402 499 522 60 11 17 36700 45.5
SL-HMV 82E Tr 410 x 5 412 510 534 61 11 17 38300 48.0
SL-HMV 84E Tr 420 x 5 422 522 546 61 11 17 40000 50.0
SL-HMV 86E Tr 430 x 5 432 532 556 62 11 17 40800 52.5
SL-HMV 88E Tr 440 x 5 442 543 566 62 12 17 42500 54.0
SL-HMV 90E Tr 450 x 5 452 554 580 64 12 17 44100 57.5
SL-HMV 92E Tr 460 x 5 462 565 590 64 12 17 45100 60.0
SL-HMV 94E Tr 470 x 5 472 576 602 65 12 18 46900 62.0
SL-HMV 96E Tr 480 x 5 482 587 612 65 12 19 48600 63.0
SL-HMV 98E Tr 490 x 5 492 597 624 66 12 19 49500 66.0
SL-HMV 100E Tr 500 x 5 502 609 636 67 12 19 51500 70.0
SL-HMV 102E Tr 510 x 6 512 624 648 68 12 20 53300 74.0
SL-HMV 104E Tr 520 x 6 522 634 658 68 13 20 54300 75.0
SL-HMV 106E Tr 530 x 6 532 645 670 69 13 21 56200 79.0
SL-HMV 108E Tr 540 x 6 542 657 682 69 13 21 58200 81.0
SL-HMV 110E Tr 550 x 6 552 667 693 70 13 21 59200 84.0
SL-HMV 112E Tr 560 x 6 562 678 704 71 13 22 61200 88.0
SL-HMV 114E Tr 570 x 6 572 689 716 72 13 23 63200 91.0
SL-HMV 116E Tr 580 x 6 582 699 726 72 13 23 64200 94.0
SL-HMV 120E Tr 600 x 6 602 721 748 73 13 23 67300 100
SL-HMV 126E Tr 630 x 6 632 754 782 74 14 23 72900 110
SL-HMV 130E Tr 650 x 6 652 775 804 75 14 23 76200 115
SL-HMV 134E Tr 670 x 6 672 796 826 76 14 24 79500 120
SL-HMV 138E Tr 690 x 6 692 819 848 77 14 25 84200 127
SL-HMV 142E Tr 710 x 7 712 840 870 78 15 25 87700 135
SL-HMV 150E Tr 750 x 7 752 883 912 79 15 25 95200 146
SL-HMV 160E Tr 800 x 7 802 936 965 80 16 25 103900 161
SL-HMV 170E Tr 850 x 7 852 990 1020 83 16 26 114600 181
SL-HMV 180E Tr 900 x 7 902 1043 1075 86 17 30 124100 205
SL-HMV 190E Tr 950 x 8 952 1097 1126 86 17 30 135700 218
SL-HMV 200E Tr 1000 x 8 1002 1150 1180 88 17 34 145800 239
