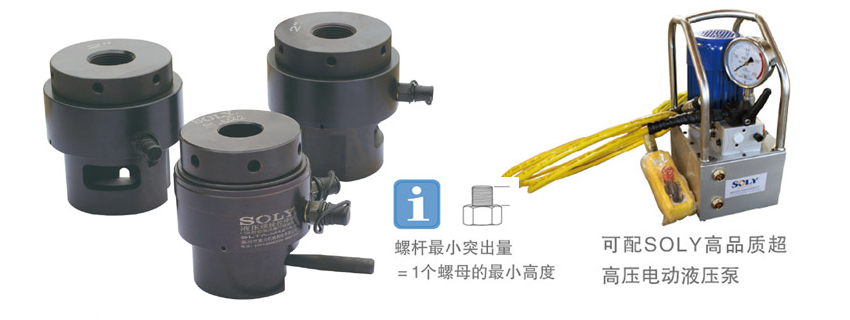

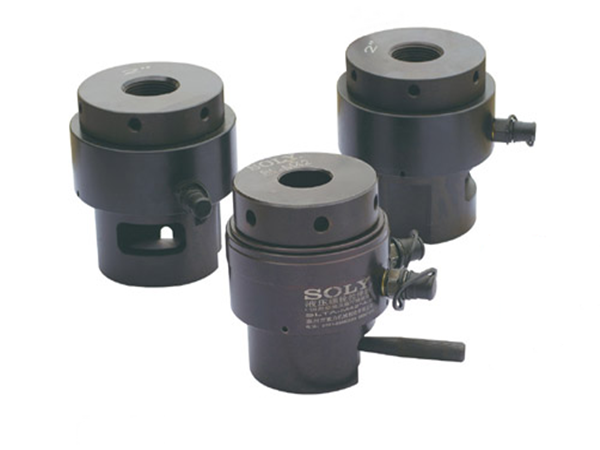

进口型螺栓拉伸器介绍
螺栓尺寸范围：M16-M95 5/8"一3 3/4"；负荷：0-2845.1 kN；最大工作压力：1500 bar。如需获得最大程度的灵活性，请选择与拉伸油缸和支承桥配对的拉伸头。例如，如需订购用于拉伸25.4mm螺栓的拉伸器可选配：拉伸油缸和支承桥型号：SLGT1一LCB与之匹配的拉伸头配件型号：GT1 P-NRS1000U08。
0523-86864499

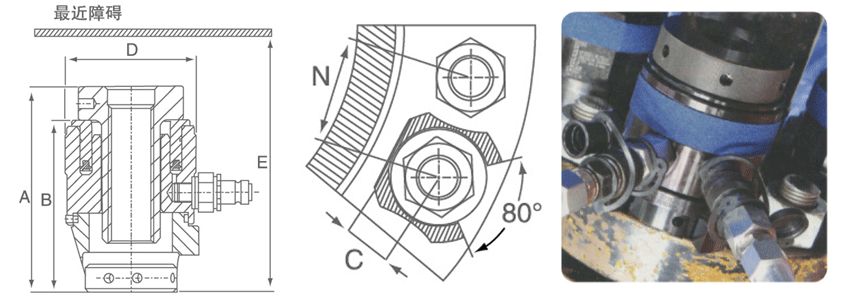

| 型号 | 范围 | 技术数据 | 尺寸（mm) | 重量 | ||||||
| （mm) | (in) | 缸体有效面积（mm²） |
最大负数 （kn） |
行程 （mm） |
A | B | C | D | (kg) | |
| SLGT1-LCB | M16-M30 | 5/8"-1" | 1495.4 | 224.3 | 10 | 135 | 113 | 27 | 86 | 3 |
| SLGT2-LCB | M30-M39 | 1 1/8"-1 1/2" | 2677.2 | 401.5 | 10 | 136 | 111 | 35 | 107 | 4.1 |
| SLGT3-LCB | M39-M52 | 1 1/2"-2" | 5127.1 | 768.9 | 10 | 160 | 126 | 46 | 138 | 7 |
| SLGT4-LCB | M52-M68 | 2"-2 1/2" | 9782.1 | 1466.9 | 10 | 180 | 141 | 62 | 174 | 12.2 |
| SLGT5-LCB | M68-M80 | 2 1/2"-3 1/4" | 15079.7 | 2261.4 | 10 | 202 | 157 | 78 | 210 | 18.7 |
| SLGT6-LCB | M80-M95 | 3 1/4"-3 3/4" | 18972.1 | 2845.1 | 10 | 219 | 173 | 82 | 240 | 27.8 |
| 拉伸油缸和支架桥 | 螺纹规格 | 拉伸头 | 螺栓间距N（mm) | 最小高度E（mm） | 重量（kg） |
|
SLGT1-LCB |
M16*2 |
GT1PM-NRS01602 |
55 | 169 | 1.58 |
| M18*2.5 |
GT1PM-NRS01825 |
56 | 165 | 1.51 | |
| M20*2.5 |
GT1PM-NRS02025 |
57 | 165 | 1.43 | |
| M24*3 |
GT1PM-NRS02430 |
59 | 164 | 1.31 | |
| M27*3 |
GT1PM-NRS02730 |
62 | 167 | 1.16 | |
| M30*3.5 |
GT1PM-NRS03035 |
65 | 170 | 1.01 | |
| 5/8"11un |
GT1PM-NRS0625 U11 |
55 | 169 | 1.57 | |
| 3/4"10un |
GT1PM-NRS0750 U10 |
56 | 165 | 1.44 | |
| 7/8"9un |
GT1PM-NRS0875 U09 |
59 | 164 | 1.30 | |
| 1"8un |
GT1PM-NRS1000 U08 |
62 | 167 | 1.22 | |
| 1 1/8"8un |
GT1PM-NRS1125 U08 |
65 | 170 | 1.05 | |
|
SLGT2-LCB |
M30*3.5 |
GT2PM-NRS03035 |
71 | 173 | 2.58 |
| M33*3.5 |
GT2PM-NRS03335 |
74 | 174 | 2.37 | |
| M36*4 |
GT2PM-NRS03640 |
77 | 177 | 2.17 | |
| M39*4 |
GT2PM-NRS03940 |
80 | 180 | 1.93 | |
| 1 1/8"8un |
GT2PM-NRS1125 U08 |
71 | 173 | 2.64 | |
| 1 1/4"8un |
GT2PM-NRS1250 U08 |
74 | 174 | 2.42 | |
| 1 3/8"8un |
GT2PM-NRS1375 U08 |
77 | 177 | 2.20 | |
| 1 1/2"8un |
GT2PM-NRS1500 U08 |
80 | 180 | 1.95 | |
|
SLGT3-LCB |
M39*4 |
GT3PM-NRS03940 |
92 | 212 | 5.68 |
| M42*4.5 |
GT3PM-NRS04245 |
96 | 215 | 5.35 | |
| M45*4.5 |
GT3PM-NRS04545 |
99 | 218 | 4.98 | |
| M48*5 |
GT3PM-NRS04850 |
105 | 216 | 4.66 | |
| M52*5 |
GT3PM-NRS05250 |
108 | 220 | 4.18 | |
| 1 1/2"8un |
GT3PM-NRS1500 U08 |
92 | 212 | 5.71 | |
| 1 5*8"8un |
GT3PM-NRS1625 U08 |
96 | 215 | 5.32 | |
| 1 3/4"8un |
GT3PM-NRS1750 U08 |
99 | 218 | 4.95 | |
| 1 7/8"8un |
GT3PM-NRS1875 U08 |
105 | 216 | 4.95 | |
| 2"8un |
GT3PM-NRS2000 U08 |
108 | 220 | 4.17 | |
|
SLGT4-LCB |
M52*5 |
GT4PM-NRS05250 |
118 | 240 | 10.74 |
| M56*5.5 |
GT4PM-NRS05655 |
121 | 244 | 10.10 | |
| M60*5.5 |
GT4PM-NRS06055 |
124 | 248 | 9.44 | |
| M64*6 |
GT4PM-NRS06460 |
127 | 252 | 8.78 | |
| M68*6 |
GT4PM-NRS06860 |
130 | 256 | 8.09 | |
| 2"8un |
GT4PM-NRS2000 U08 |
118 | 240 | 10.74 | |
| 2 1/4"8un |
GT4PM-NRS2250 U08 |
121 | 244 | 9.65 | |
| 2 1/2"8un |
GT4PM-NRS2500 U08 |
127 | 252 | 8.47 |
